I have developed a c++ Rhino plug-in and now I need to write a command to enlarge planar curves of a specific offset value, on a 2D plane.
The expected result is a 2D surface.
I’m able to reach exactly the target using the Rhino user interface, in particular the command “_ExtrudeCrvAlongCrv”.
I simply create a circle with radius equal to the required offset at an end of the curve to be offset, then I use the circle as shape and the curve as drive curve.
The result i simply perfect, as show in figure “Input.png”
The problems occur when I try to reach the same result using Rhino SDK API:

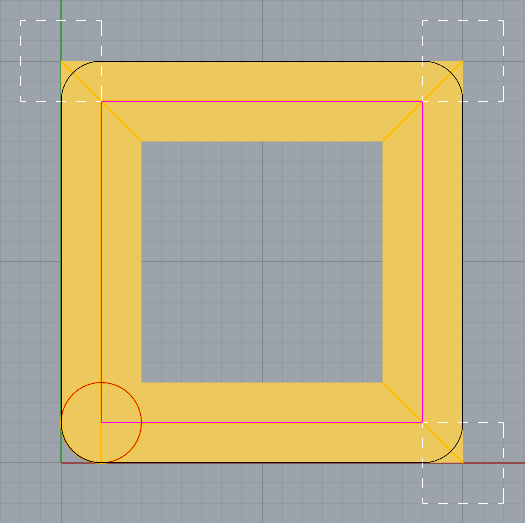

In particular I use “Rhino1RailSweep” function, expecting the same results, but instead the output is the one shown in figure “API_brep.png”.
scusa la schiettezza ma non mi pare una grande idea estrudere una curva piana e creare una superficie del genere… vien fuori una roba che si autointerseca…
Non è meglio utilizzare un pipe lungo il percorso e poi intersecarlo con un piano per ottenere la curva piana sulla quale fare la superficie?
Il comando Offset con opzione Both Side e Cap=Round non riesci a richiamarlo da SDK ?
Ti verrebbe una cosa come da immagine sotto
Ci sono veramente tanti modi per creare quello che ti serve, ma fare un extrudecrv lungo lo stesso piano dove giace la curva piana mi sembra l’inizio di un incubo…
Edit
Vedendo le tue immagini presumo che le curve siano dei percorsi utensile… fresatura magari?
Quindi stai facendo una simulazione del percorso utensile?
O stai facendo un aggiornamento pezzo lavorato per vedere dove ci sono sovrametalli da togliere?
Se si tratta solo di una simulazione, allora potresti dividere il percorso (tipo estrapolare un punto ogni 0.01mm) e su quel punto copiare la forma utensile.
Alla fine sommando tutte le circonferenze (con un curve boolean) ottieni l’area lavorata.
Questo approccio può essere più efficace se siamo in presenza di percorsi sovrapposti o autointersecanti dove comandi tipo offset, extrude e compagnia bella tendono a crashare (perchè cercano di risolvere situazioni anomale).
Purtroppo con le pipe eventuali spigoli non vengono arrotondati quindi per me non è una soluzione (a meno che non hai delle funzioni da SKD che mi permettano di generare gli spigoli arrotondati).
Il comando Offset con opzione Both Side e Cap=Round funziona perfettamente da SDK, ma come immaginerai non è una soluzione quando stiamo parlando di curve con eventuali auto-intersezioni come mostrato nei miei esempi.
L’idea di generare un cerchio ogni 0.01 mm e poi unire tutto risulta troppo oneroso computazionalmente. Stiamo parlando di curve abbastanza grandi, mi serve un approccio un po’ più ottimizzato.
Ciao Alberto,
non hai delle curve di esempio allegare così da fare delle prove?
Qual’è il grado di tolleranza che devi ottenere?
Il tipo di percorso è un qualcosa di “freeform” fatto dall’utente a caso o proviene da una logica “meccanica” (dove quindi si possono prevedere un certo tipo di situazioni)?
Bisogna cercare di restringere il campo per capire quale sia la strada più efficace.
Vai Emi, sminuisci pure, non ci sono problemi!!
Tanto oggi ero in ditta a smadonnare per problemi sul taglio laser e quindi non sono riuscito a procedere.
Se ci sono comandi alternativi che fanno il lavoro, ben vengano!
Avevo pensato anche a Ribbon che fa il lavoro di offsettare a destra e sinistra la rail (però non mi risulta ci sia il CAP circolare… cosa che si può aggiungere successivamente al ribbon…)
Ho fatto qualche prova e alla fine mi sono buttato giù uno script che fa circa quello che hai chiesto… poi bisogna vedere come inserire lo stesso procedimento nel plugin…
Option Explicit
'Script written by Lucio Zadra
'Script version giovedì 11 settembre 2025 18:23:17
Call Main()
Sub Main()
Dim CrvId, Segm, Rad, CrvArr, OffsArr(), i, ResultArray, GrpName
i = 0
'Seleziono la curva da offsettare
CrvId = Rhino.GetObject("Seleziona la curva da elaborare", 4, VbTrue)
If Not IsNull(CrvId) Then
Rad = Rhino.GetReal("Inserisci la larghezza dell'offset", 2)
If IsNull(rad) Then Exit Sub
CrvArr = Rhino.explodeCurves(CrvId)
If Not IsNull(CrvArr) Then
Rhino.EnableRedraw False
For Each Segm In CrvArr
ReDim Preserve OffsArr(i)
Rhino.SelectObject Segm
Rhino.Command "_Offset " & Cstr(Rad) & " _Bothside _Cap=Round _Enter", False
Rhino.UnselectAllObjects
If Rhino.IsCurveClosed(Rhino.FirstObject) Then
OffsArr(i) = Rhino.FirstObject
i = i + 1
Else
Rhino.DeleteObject Rhino.FirstObject
End If
Next
Rhino.DeleteObjects CrvArr
ResultArray = Rhino.CurveBooleanUnion(OffsArr, True)
If IsNull(ResultArray) Then
'Rhino.DeleteObjects OffsArr
Rhino.EnableRedraw True
Exit Sub
End If
GrpName = "Gruppo" & Cstr(Time)
Rhino.AddGroup GrpName
Rhino.AddObjectsToGroup ResultArray, GrpName
Rhino.EnableRedraw True
End If
End If
End Sub
E’ in VbScript perchè io sono vecchio e non mi sono adeguato…
Però funziona… su per giù, almeno per i test che ho fatto…
