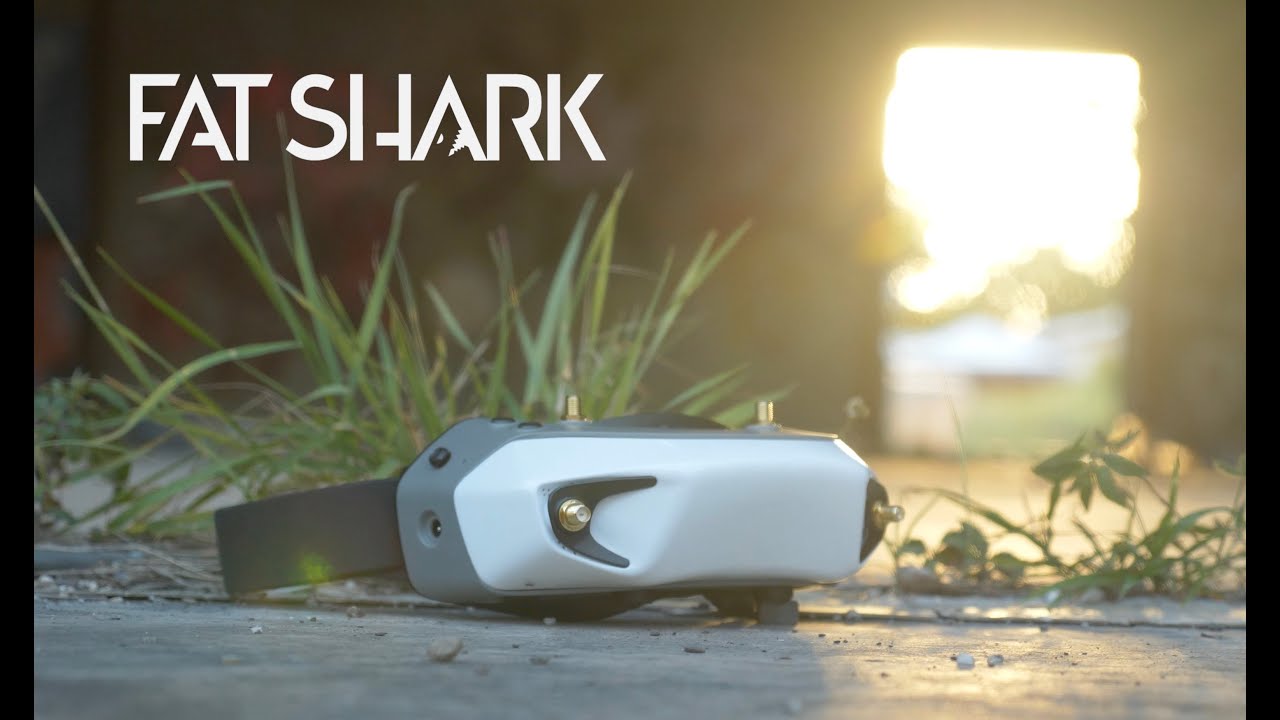

condivido un recente progetto di sviluppo prodotto (un visore FPV/VR stile Fat Shark)
per mostrare l’integrazione di una pipeline ibrida tra modellazione poligonale, NURBS/SubD e CAD parametrico:
Concept & Sketching (Wacom): Primi studi proporzionali, ingombri ed ergonomia frontale/laterale tracciati su tavoletta grafica.
Scultura & Form-finding (Blender): Modellazione poligonale rapida per definire volumi complessi, curvature organiche e accordi estetici in viewport.
Controllo Superfici & Ricostruzione (Rhino): Conversione e rimodellazione tramite superfici SubD / NURBS di classe elevata per garantire continuità (G1/G2), precisione geometrica e spessori controllati.
Engineering & DFM (PTC Creo): Chiusura dei solidi, definizione degli accoppiamenti, nervature, sedi connettori/antenne, alloggiamento PCB e preparazione per stampaggio a iniezione.
Trovo che il passaggio Blender > Rhino rappresenti il perfetto ponte tra libertà espressiva nel concept e rigore geometrico necessario per il passaggio finale in ambiente CAD parametrico.
Curioso di conoscere i vostri pareri e se utilizzate workflow simili per il passaggio tra mesh e NURBS. Feedback e critiche sempre ben accetti!
Ciao Guerino, interessante il progetto e anche il tipo di sviluppo. sarebbe interessante però vedere le fasi di sviluppo del progetto con i vari strumenti, anche per capire perché hai usato i vari strumenti e come.
Ciao Sanpol! Hai perfettamente ragione, detta così sembra un elenco da manuale, ti racconto al volo il flusso reale e il motivo pratico dietro ogni passaggio:
Tavoletta & Schizzi: Buttare giù idee direttamente in CAD o con i solidi ti blocca subito la mano. Con lo sketch ragiono in 5 minuti su proporzioni, tagli estetici e su come il visore siede sul viso, senza pensare a raggi di raccordo o tolleranze.
Blender: Qui cercavo la forma scultorea di uno squalo. Gli strumenti di scultura di Blender sono insostituibili, ancora di piu se puoi usare una tavoletta/monitor, e’ come modellare l’argilla: vedi subito i volumi, le ombre e come gira la luce sulla calotta frontale.
Rhino: È il vero “ponte”. Una mesh di Blender non la mandi in produzione né la puoi tagliare agevolmente in un CAD meccanico. In Rhino ho ripreso la geometria convertendola in SubD/NURBS pulite, controllando la continuità delle curvature (G1/G2) e impostando le linee di divisione stampo, poi utilissimo aprire il file in ipad e visualizzarlo in Augumented Reality.
PTC Creo: Una volta blindata la superficie esterna (importata come master model), qui si fa l’ingegnerizzazione vera e propria. Ho lavorato nei motocicli e Automotive, e potrei partire da zero a rifare le superfici, ma Rhino mi da piu liberta. Spessori parete costanti per lo stampaggio a iniezione, nervature, sedi per le ghiere delle antenne, torrette per le viti e alloggiamento interno per le schede e le ottiche.
In breve: uso ciascun programma solo dove è più veloce e flessibile, senza forzare un singolo software a fare tutto dall’inizio alla fine. Se ti interessa qualche passaggio in particolare, dimmi pure!
Si, tutto chiaro, la procedura la comprendo, intendevo che sarebbe interessante vedere delle immagini delle singole fasi per vedere come si evolve visivamente il progetto nei vari passaggi.
