Freeform _Match

Giusto per sottolineare l’importanza di uno strumento di analisi come questo, allego uno studio che avevo già postato tempo fa, se non sbaglio in una vecchia discussione su XNurbs.
L’obiettivo era creare il classico raccordo G2 sul vertice di un cubo.

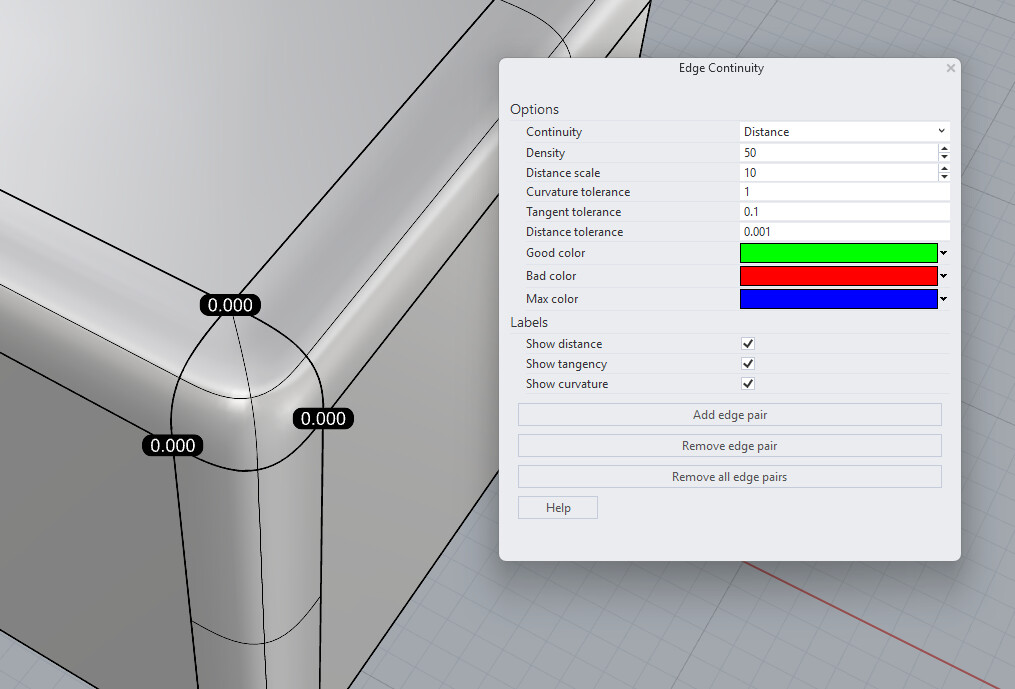

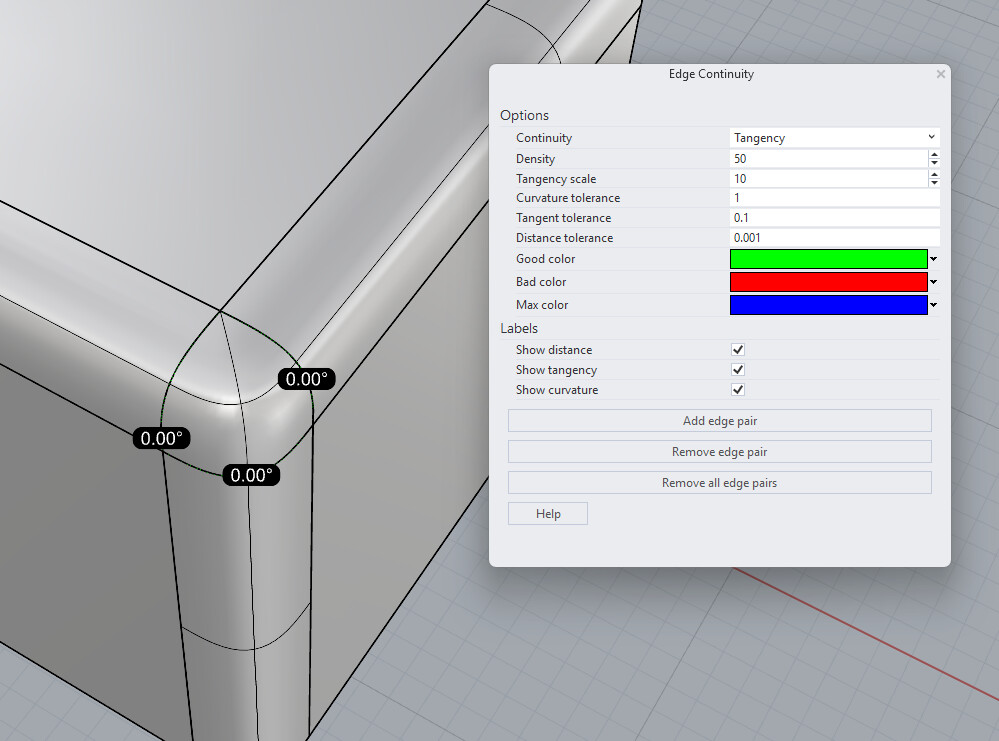

L’analisi Zebra mostra un buon risultato, ma per capire quanto “buono” serve _EdgeContinuity.

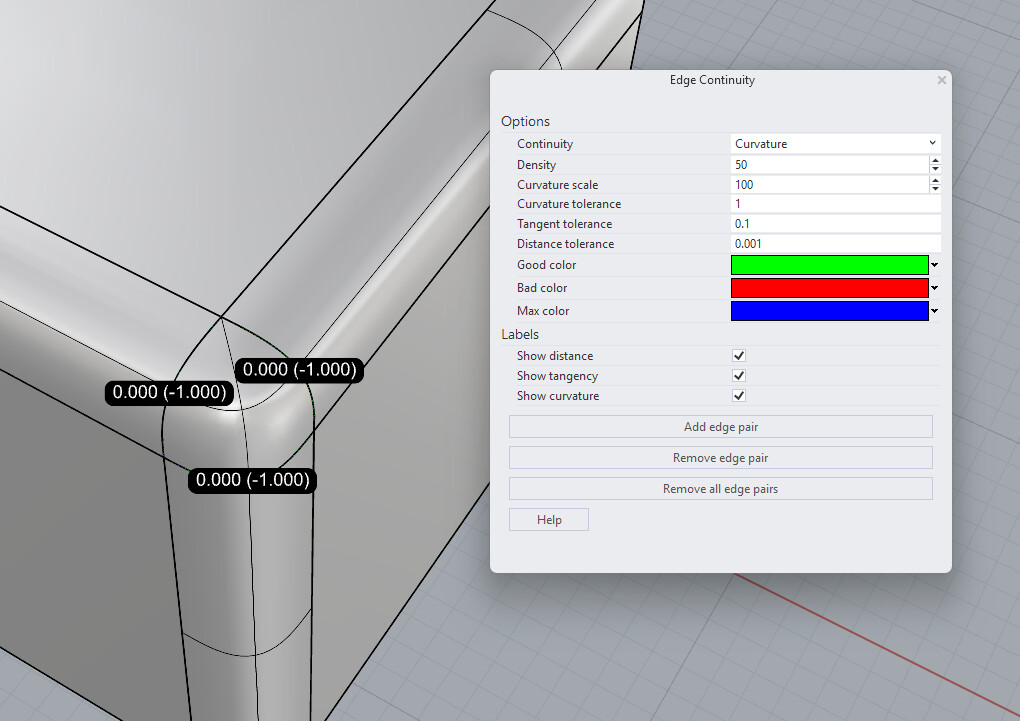

Rispetto alla versione precedente, ho migliorato la continuità su due bordi che prima mostravano una curvatura relativa di 0,077 – direi più una pecca matematica che un vero difetto di forma.
Ad ogni modo, ora tutto è “perfettamente” G2.
Tengo a ribadire che il raccordo è stato realizzato unicamente con Rhino.

BlendEdge FZ - R7.3dm (193,2 KB)



3 Mi Piace

Adoro tutti questi zeri, molti più di quanti ne vedo mai davanti al bancomat… magari anche la mia banca usasse _EdgeContinuity! potrei correggere molti zeri, invece vado solo per piangere :rofl:

2 Mi Piace
