Lavorare con le superfici: muso del velivolo

Vorrei creare un unica superficie che comprende anche il muso completo, chiuso:
quali soluzioni adottereste?

forum_muso.3dm (245,0 KB)

Se eseguo il comando Fusione, Rhino dice che i bordi sono distanti, perché visto che si tratta di polisuperfici ottenute da una conversione da subd a nurbs?

Entrambe le superfici non devono essere tagliate e devono condividere un bordo.(dall’Help )
Credo significhi che i bordi devono anche essere perfettamente uguali e non suddivisi…

Essendo ottenute da subd dovrebbero essere uguali e non distanti, strano.
Le superfici allegate non dovrebbe essere tagliate.

Le superfi no, ma i bordi sì.

come vedi che sono tagliati? Estraendoli?

No basta selezionarli.
Il bordo da prendere in considerazione è questo ma tu ne usi solo una parte.


in che senso ne uso solo una parte? Come fai a sapere quale sto usando?
Come chiuderesti la superfici anteriormente?

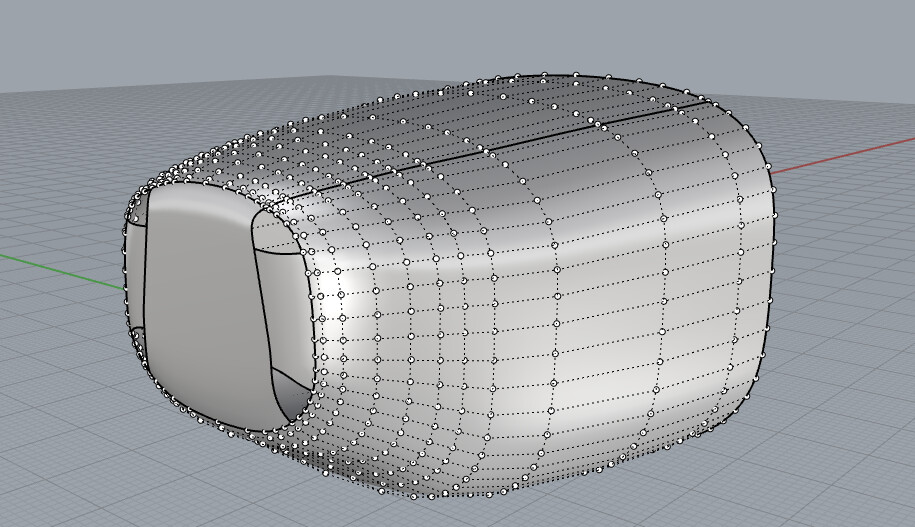

questo è quanto vedo io.

Prima di tutto devi fondere i bordi nella superficie esistente.
Poi fai l’estrusione verso un punto, dopo di che puoi fare la fusione delle due superfici.
Non che il risultato sia soddisfacente, ma è un’idea.
muso.3dm (537,1 KB)

Un risultato migliore si ottiene con _RailRevolve.
muso a.3dm (235,5 KB)

1 Mi Piace

io sarei qui:


e fortemente insoddisfatto.

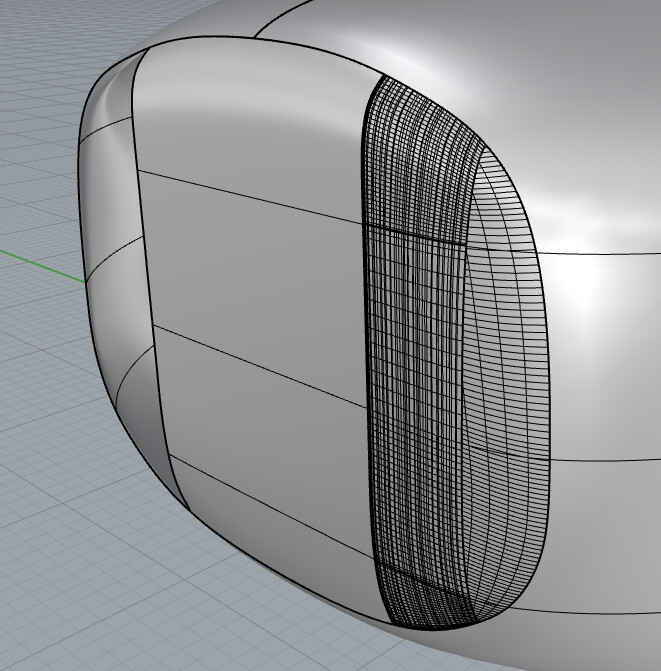

Io fare così…
Offset semplificato e adattato per trimmare la srf anteriore e poi ricco BlendSrf aggiustabilissimo e G2…
forum_muso-GM.3dm (281,9 KB)

ma stai usando nurbs o subD?

semplicemente perfetto… :sob:

Giu, come fai l’offset?

la domanda è grave come la mia incompetenza :rofl:

Arigato :upside_down_face:

Mi era sembrato di capire che il problema era quello di ottenere un’unica superficie.

eh… un fesso alla volta diceva mio nonno :rofl:
Sicuramente una superficie perfettamente raccordata.

Offset del bordo del cofano in vista destra.
Rebuild con pochi punti in modo da ammorbidire la curva (che onestamente non ho verificato se simmetrica rispetto al piano simmetria cofano… poi scalata ma così a sentimento per rendere la distanza con il bordo cofano simile… ma anche qui molto a sentimento.
Così che il blendsrf coprisse la zona che ho reso bloccata e anche le parti mancanti.
Poi il bello del blendsrf è che puoi aggiungere maniglie e mantenendo la continuità impostata cambi forma.

1 Mi Piace

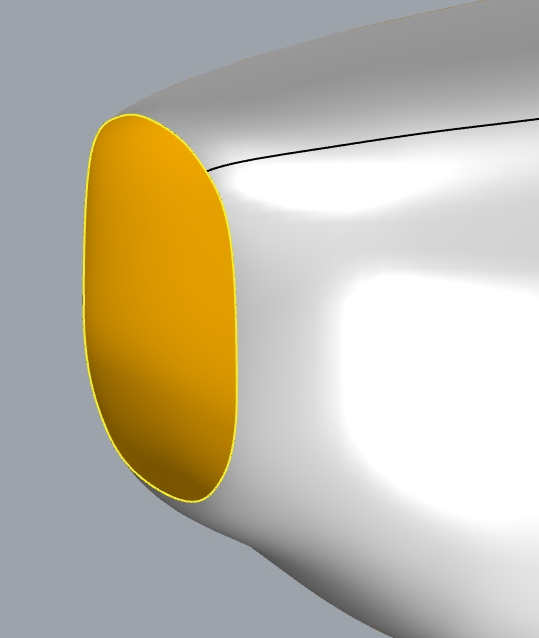

ecco Philipponis

forum_muso.3dm (803,6 KB)

1 Mi Piace
